一、雙螺桿泵的結構：
•  雙螺桿泵有密封和非密封型兩類。
  •  密封型
     •  由漸開線和擺線組合而成
     •  其 η v 略遜于擺線嚙合的螺桿泵
     •  但能使工藝簡化，成本降低。
  •  非密封型
     •  采用兩根 D 相同、單頭、定螺距、矩形或梯形齒形的螺桿
     •  不能形成完全封閉的嚙合線，屬于非密封型螺桿泵。
     •  為減少漏泄，需增加導程數(shù)，又要限制螺桿的長度，故不得不減小螺旋的升角，從而導致螺桿自鎖。
     •  因此，傳遞扭矩需靠齒輪，主動和從動螺桿彼此不直接接觸。
二、雙螺桿泵的工作原理

  •  外軸承式 - 同步齒輪和軸承裝在泵體外面，單獨潤滑
  •  內軸承式 - 齒輪和軸承置于泵體內部

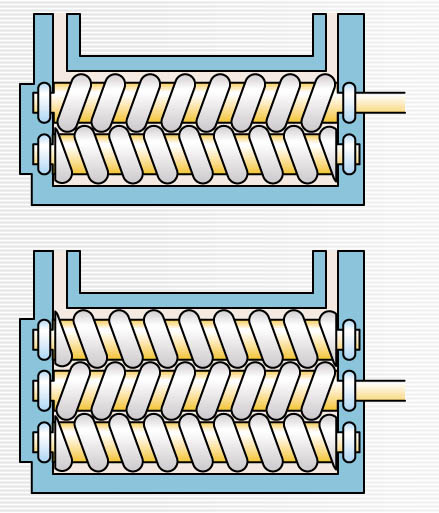

  • 上圖是兩側吸入、中間排出結構，軸向力可基本平衡。
