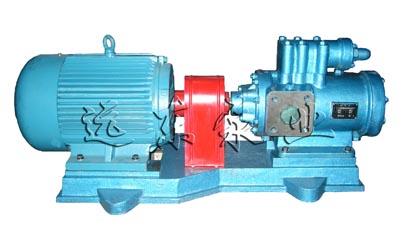

三螺桿泵(3G三螺桿泵,sn三螺桿泵,sm三螺桿泵,spf三螺桿泵)的受力分析 - 軸向力

·有軸向推力
·端面液壓力指向吸入端
·螺旋面液壓力 ( hydraulic pressure )
1. 在凸螺桿上指向吸入端
2. 在凹螺桿上指向排出端
   1) 空間 ￥ 腔使螺旋面 P 上下不同于凸螺桿
   2) 部分抵消了端面軸向力�？偸芰�較小。
   3) 空轉期間，傳遞轉矩的力指向排出端，但這力不大
•    為平衡螺桿軸向力，可采用的措施有：
1. 設置止推軸承
   1) 常裝在軸向力較大的凸螺桿上
   2) 凹螺桿靠螺桿端面承受軸向力
   3) 這種方法適于工作壓力小于 1.6MPa 的泵。
2. 采用雙吸型式
    1) 從兩端吸入，中間排出。
    2) 軸向力平衡，降低吸入流速，改善吸入性能
    3) 適用于大 Q 泵。
3. 液力平衡裝置
    1) 凸螺桿有平衡裝置
    上部有泄油管 1 �；钊�受力向上，大部分軸向力被平衡
    2) 凸螺桿中鉆有油孔
     將壓力油液引到各螺桿下端的平衡軸套之中，產生與軸向力方向相反的平衡力，只要選擇平衡活塞的承壓面積和上述各軸套的大小，即可使各桿軸向力完全平衡。
   3) 裝有推力墊圈 和推力墊塊
    以彌補液力平衡系統可能出現的平衡不足
·有軸向推力
·端面液壓力指向吸入端
·螺旋面液壓力 ( hydraulic pressure )
1. 在凸螺桿上指向吸入端
2. 在凹螺桿上指向排出端
   1) 空間 ￥ 腔使螺旋面 P 上下不同于凸螺桿
   2) 部分抵消了端面軸向力�？偸芰�較小。

   3) 空轉期間，傳遞轉矩的力指向排出端，但這力不大

•  為平衡螺桿軸向力，可采用的措施有：

1. 設置止推軸承

   1) 常裝在軸向力較大的凸螺桿上

   2) 凹螺桿靠螺桿端面承受軸向力

   3) 這種方法適于工作壓力小于 1.6MPa 的泵。

2. 采用雙吸型式

    1) 從兩端吸入，中間排出。

    2) 軸向力平衡，降低吸入流速，改善吸入性能

    3) 適用于大 Q 泵。

3. 液力平衡裝置

   1) 凸螺桿有平衡裝置

    上部有泄油管 1 �；钊�受力向上，大部分軸向力被平衡

   2) 凸螺桿中鉆有油孔

     將壓力油液引到各螺桿下端的平衡軸套之中，產生與軸向力方向相反的平衡力，只要選擇平衡活塞的承壓面積和上述各軸套的大小，即可使各桿軸向力完全平衡。

   3 )裝有推力墊圈 和推力墊塊
    以彌補液力平衡系統可能出現的平衡不足
